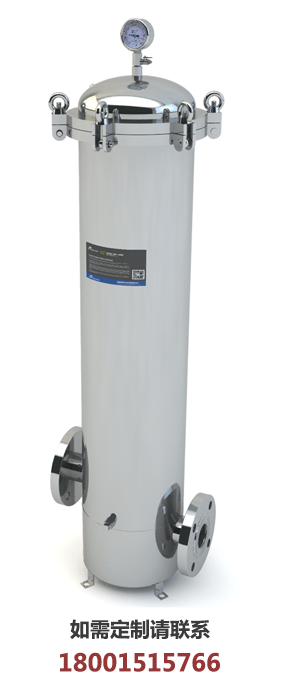

普睿澤SF系普通量保安（精密）過濾器
概述
普睿澤系列保安過濾器（精密過濾器）是一種工業上應用非常廣泛的過濾器材。過濾器是由不銹鋼外殼和濾芯兩部分構成，液體 由外而內穿過濾芯，集流后從中央流出，液體中的雜質顆粒被截留在濾芯的外表，從而達到了過濾凈化的目的。
材質結構及應用范圍
圓柱形殼體，304、316L不銹鋼；配以單支或多支濾芯。普睿澤系列保安過濾器常設置在壓力過濾器之后，用于去除液體中細小微進水的要求。有時也設置在全套水處理系統未端，來防止細小微粒進入成品水。
性能特點
- （1）過濾精度高，濾芯孔徑均勻；后續工序?qū)?
- （2）過濾阻力小，通量大、截污能力強，使用壽命長；
- （3）濾芯材料潔凈度高，對過濾介質無污染；
- （4）耐酸、堿等化學溶劑；
- （5）強度大，耐高溫，濾芯不易變形；
- （6）價格低廉，運行費用低，易于清洗，濾芯可更換。
設備基本參數
- 品牌：普睿澤
- 設計壓力：≤0.6mpa（大于該數值需要說明）
- 工作溫度：5℃－40℃（特殊溫度可定做）
- 單臺流量：0.1m3/h－300 m3/h
- 筒體材質：304、316L
- 濾芯接口：平壓式、插入式
- 過濾精度：0.1μm－100μm
- 濾芯數量：3芯－180芯
- 濾芯長度：10'－40'
- 濾芯材質：PP熔噴
- 進出水接口：根據要求定制
- 其他配件：壓力表、三通、排氣閥
| 普睿澤SF系列普通保安（精密）過濾器選型表 | |||||

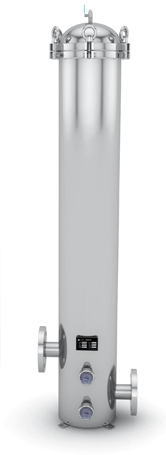

示意圖 |
型號 |
流量 |
罐體尺寸 |
板厚 |
進出接口 |
|
PRZ-SF-F320 |
3m3/h |
Φ180×750（3芯×20寸） |
1.5 |
DN25內絲 |
PRZ-SF-F520 |
5m3/h |
Φ200×750（5芯×20寸） |
1.5 |
DN32法蘭 |
|
PRZ-SF-F530 |
7.5m3/h |
Φ200×1005（5芯×30寸） |
1.5 |
DN32法蘭 |
|
PRZ-SF-F540 |
10m3/h |
Φ200×1260（5芯×40寸） |
1.5 |
DN40法蘭 |
|
PRZ-SF-F720 |
7m3/h |
Φ250×792（7芯×20寸） |
1.5 |
DN40法蘭 |
|
PRZ-SF-F730 |
10.5m3/h |
Φ250×1046（7芯×30寸） |
1.5 |
DN50法蘭 |
|
PRZ-SF-F740 |
14m3/h |
Φ250×1300（7芯×40寸） |
1.5 |
DN50法蘭 |
|
PRZ-SF-F1220 |
12m3/h |
Φ300×850（12芯×20寸） |
2.0 |
DN50法蘭 |
|
PRZ-SF-F1230 |
18m3/h |
Φ300×1100（12芯×30寸） |
2.0 |
DN50法蘭 |
|
PRZ-SF-F1240 |
24m3/h |
Φ300×1360（12芯×40寸） |
2.0 |
DN50法蘭 |
|
PRZ-SF-F1530 |
22.5m3/h |
Φ350×1100（15芯×30寸） |
2.0 |
DN50法蘭 |
|
PRZ-SF-F1540 |
30m3/h |
Φ350×1365（15芯×40寸） |
2.0 |
DN65法蘭 |
|
PRZ-SF-F2040 |
40m3/h |
Φ400×1375（20芯×40寸） |
2.0 |
DN65法蘭 |
|
PRZ-SF-F2540 |
50m3/h |
Φ450×1385（25芯×40寸） |
2.5 |
DN80法蘭 |
|
PRZ-SF-F3040 |
60m3/h |
Φ500×1400（30芯×40寸） |
2.5 |
DN80法蘭 |
|
PRZ-SF-F3640 |
72m3/h |
Φ550×1400（36芯×40寸） |
3.0 |
DN100法蘭 |
|
PRZ-SF-F4240 |
84m3/h |
Φ600×1745（42芯×40寸） |
3.0 |
DN100法蘭 |
|
PRZ-SF-F5140 |
102m3/h |
Φ650×1765（51芯×40寸） |
3.0 |
DN125法蘭 |
|
PRZ-SF-F6040 |
120m3/h |
Φ700×1785（60芯×40寸） |
3.0 |
DN125法蘭 |
|
PRZ-SF-F7240 |
144m3/h |
Φ750×1805（72芯×40寸） |
3.0 |
DN125法蘭 |
|
PRZ-SF-F8040 |
160m3/h |
Φ800×1825（80芯×40寸） |
3.0 |
DN125法蘭 |
|
PRZ-JMF10240 |
204m3/h |
Φ900×2000（102芯×40寸） |
4.0 |
DN150法蘭 |
|
PRZ-SF-F12340 |
246m3/h |
Φ1000×2100（123芯×40寸） |
4.0 |
DN200法蘭 |
|
