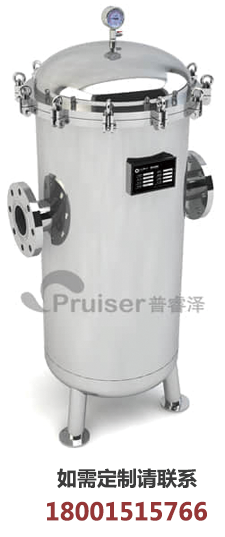

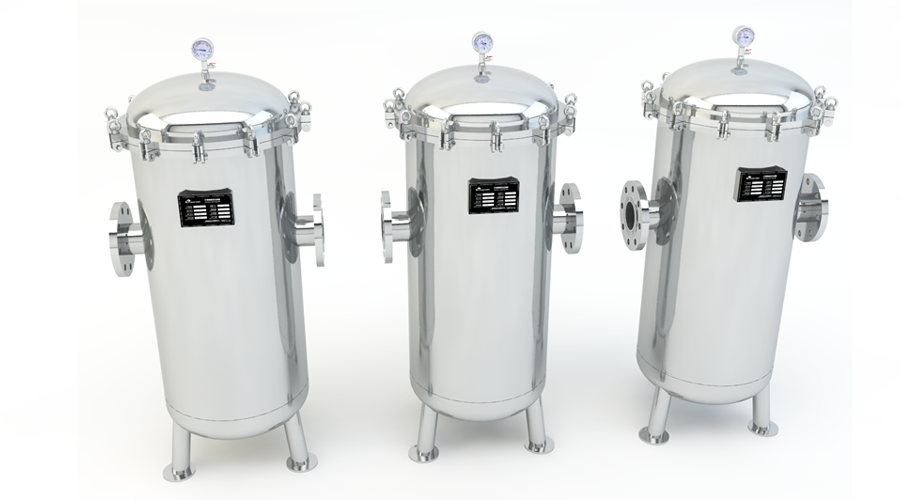

普睿澤BF系列袋式過濾器

袋式過濾器概述
普睿澤PRZ-BF袋式過濾器是一種新型的過濾設備,較之其他固體過濾器更精密。整個設備具有高流通能力、簡單易裝,低成本,基本能處理絕大部分的固體雜質。根據過濾精度不同,可選用1-100μm的過濾袋,對大處理量能達到每小時1000 噸。
我公司生產的袋式過濾器中的濾袋已達到國家要求標準,并根據工況不同可以選用聚酯、聚丙烯、尼龍、羊毛等不同材質的濾袋,并能細分為針氈布濾袋、單絲多絲濾袋、熔吹無紡布濾袋三種。通過高溫處理,可以保證在高水壓通過時,不會造成濾孔撐大,導致過濾失效。
因?yàn)槠涑杀镜?、效果好,袋式過濾器已廣泛應用于各種領域。如:飲料、紡織、制藥、涂料、化工、冶金、電子等各行各業。
袋式過濾器原理

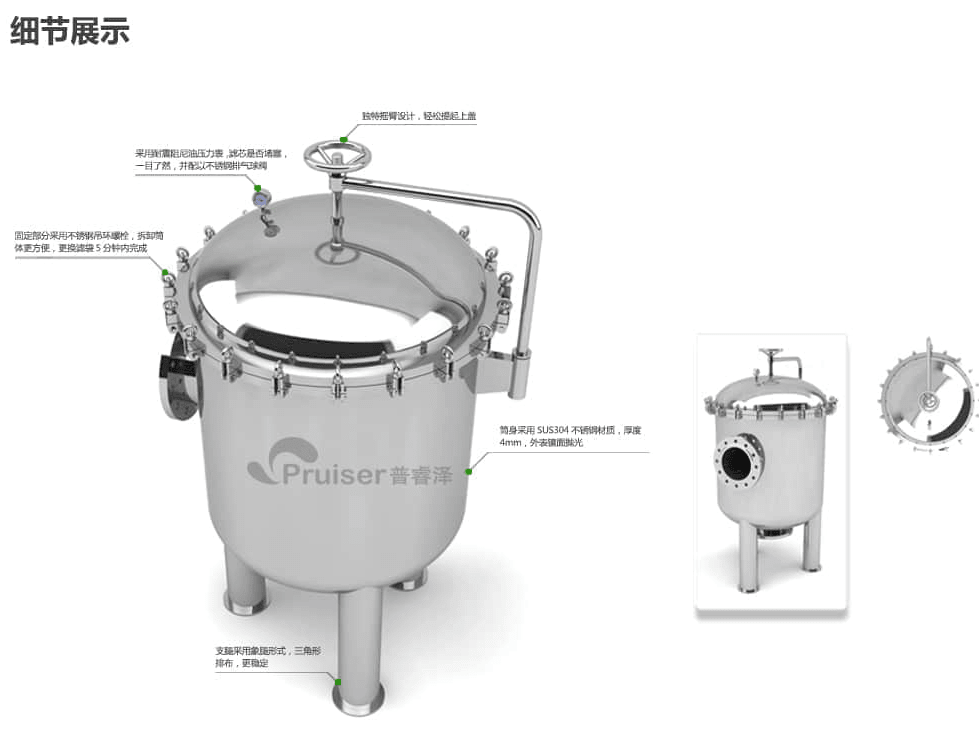

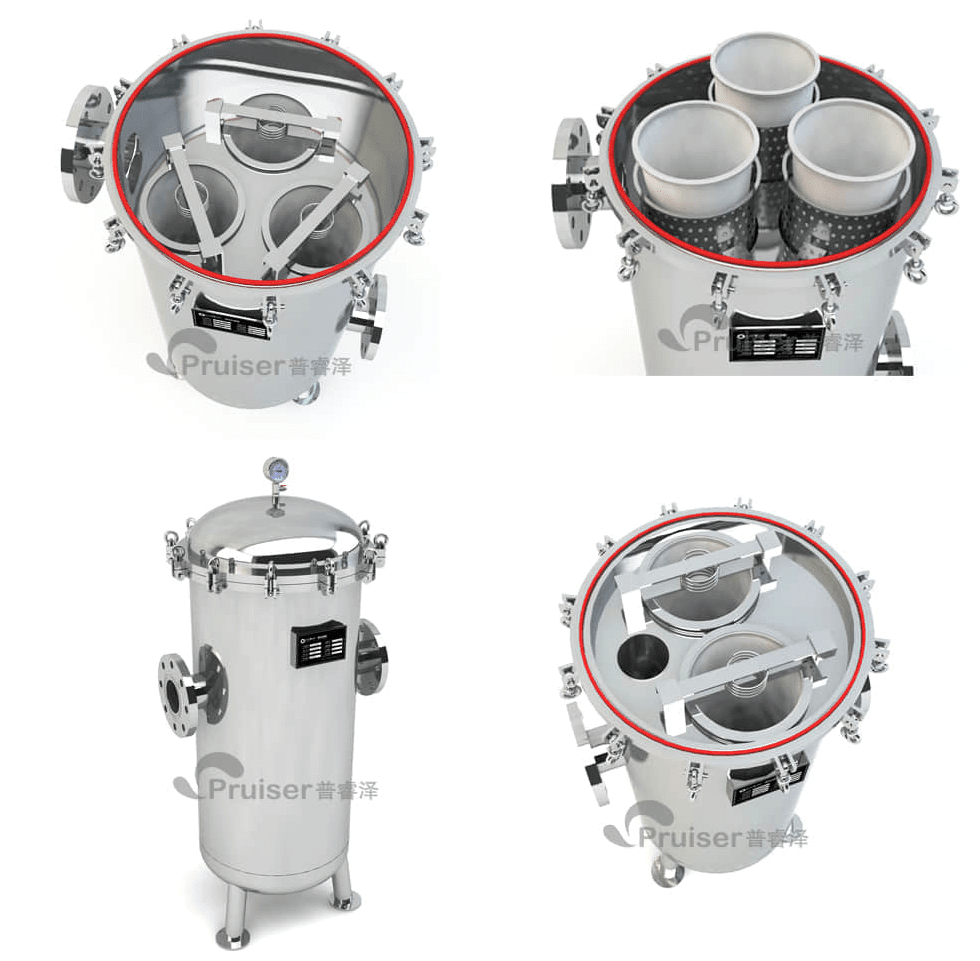

袋式過濾器結構簡單、易裝,由筒體、濾袋、支撐網籃組成。液體從上進口法蘭流入,進入濾袋內測,固體雜質顆粒在通過濾袋時,被攔截在濾網上。支撐網籃是用來支撐濾袋的,防止水流壓力將濾袋壓在筒體壁上,影響過濾效果。干凈的液體在通過下出口法蘭流出。
設備頂部設有壓力表,當固體雜質沉積到一定量時,會阻礙液體的流通,導致濾袋內壓力增加,當壓力表顯示達到一定數值時,則提醒工作人員更換濾袋。更換濾袋時先打開泄壓口,在打開頂部的快速拆卸法蘭,更換濾袋。濾袋更換后,壓力表會再次回到正常狀態,設備即可正常運行。
性能特點
- 1. 法蘭連接處都配置有密封圈, 確保設備整體各連接處緊密密封可靠;獨特的密封設計,既可配用全焊縫的熱熔濾袋,也可采用普通型的鋼圈縫制濾袋, 能最大程度的確保無液體溢出;
- 2. 價格合理,安裝運作成本低,在同樣操作、結構、過濾效果和處理量的情況下,價格遠低于國外進口袋式過濾器;
- 3. 袋式過濾器支撐網籃是采用電腦布設技術,用高強度不銹鋼板激光打孔, 經模壓成型、拋光處理, 極少附著物料;
- 4. 過濾精度高,適用于任何細微顆?;驊腋∥?,過濾范圍可從1~1000微米;
- 5. 尺寸合理、結構緊湊。安裝簡便,操作易懂,占用空間較??;
- 6. 濾袋采用高溫加工工藝,不易變形,在高水壓情況下也能防止濾袋陷入濾籃的可能, 以確保工作狀態有效,將濾袋使用最大化;
- 7. 單位過濾面積大,過濾水阻較小,液體輸送能耗小,過濾效率高。單個濾袋過濾能力等同于同類型濾芯5~10倍,大大降低了成本;結構合理,允許通過的流量可以達到1~1000m3/h要求,且造價成本低;
- 8.筒體材質可選,包括304、316以及其他多種特殊的金屬筒體。 普睿澤水處理公司提供的經濟型濾器, 可為用戶提供更低廉的選擇。
- 9. 過濾精度范圍廣,可用于精濾、中濾或粗濾;在同等過濾精度和效果下,比較原水預過濾器、精濾器、板框精濾器及濾芯式過濾器等設備成本較低、且使用壽命長。


普睿澤BF系列袋式過濾器選型表 | ||||||
產品示意圖 | 流量T/H | 尺寸mm | 濾袋規格 | 濾袋數量 | 進出水口 | 封頭筒體連接類型 |
![]() |
1-10 | φ200×550×1.5 | φ180*450mm | 1 | 1寸內絲 | 卡箍式 |
15-30 | φ200×900×1.5 | φ180*810mm | 1 | 2寸內絲 | 卡箍式 | |
1-10 | φ220×550×1.5 | φ180*450mm | 1 | 1.5寸內絲 | 快開式(吊環螺栓) | |
15-40 | φ220×920×1.5 | φ180*810mm | 1 | DN50法蘭 | 快開式(吊環螺栓) | |
30-80 | φ400×760×2 | φ180*810mm | 2 | DN65法蘭 | 快開式(吊環螺栓) | |
45-120 | φ450×760×2.5 | φ180*810mm | 3 | DN80法蘭 | 快開式(吊環螺栓) | |
45-120 | φ500×760×2.5 | φ180*810mm | 3 | DN80法蘭 | 快開式(吊環螺栓) | |
60-160 | φ550×760×3 | φ180*810mm | 4 | DN100法蘭 | 快開式(吊環螺栓) | |
60-160 | φ600×760×3 | φ180*810mm | 4 | DN100法蘭 | 快開式(吊環螺栓) | |
75-150 | φ600×920×3 | φ180*810mm | 5 | DN125法蘭 | 快開式(吊環螺栓) | |
75-200 | φ650×760×3 | φ180*810mm | 6 | DN125法蘭 | 快開式(吊環螺栓)含搖臂裝置 | |
100-220 | φ700×760×3 | φ180*810mm | 7 | DN150法蘭 | 快開式(吊環螺栓)含搖臂裝置 | |
150-250 | φ800×850×3 | φ180*810mm | 8 | DN200法蘭 | 快開式(吊環螺栓)含搖臂裝置 |
