普睿澤DSF系列大流量保安（精密）過濾器
概述
普睿澤PRZ-DSF系列大流量保安過濾器（精密過濾器）摒棄了傳統過濾器所用的PP熔噴濾芯，而改用大通量的濾芯，大通量濾芯單支出水量最大可達50m3/H，在通水量方面1支40“大通量濾芯相當于20支PP熔噴濾芯，1支60“大通量濾芯相當于30支PP熔噴濾芯，這意味著過濾器體積可以更小更緊湊，更換濾芯更加簡單快捷，且運行費用更低
材質及結構及用途
普睿澤PRZ-DSF系列大流量保安過濾器結構為圓柱形殼體，材質為304或，316L不銹鋼；配以單支或多支濾芯。大流量保安過濾器產品廣泛應用到：電力，反滲透前級、石化，精細化工，食品飲料，汽車工業，冶金，造紙，醫藥，微電子，環保水處理等行業。
性能特點
- （1）大流量保安過濾器意味著使用更少數量的濾芯，降低勞動力和運行成本；大流量意味著使用更小尺寸的過濾器殼體，降低投資成本，節省占地面積；
- （2）大流量保安過濾器濾芯的更換更加快速，簡便和安全；
- （3）大流量保安過濾器濾芯的折疊式表面設計使得大流量濾芯的壓力降比其它濾芯更低，全用壽命更長；
- 大流量保安過濾器過濾精度高，濾芯孔徑均勻；
- （5）大流量保安過濾器濾芯材料潔凈度高，對過濾介質無污染；
- （6）大流量保安過濾器強度大，耐高溫，濾芯不易變形。

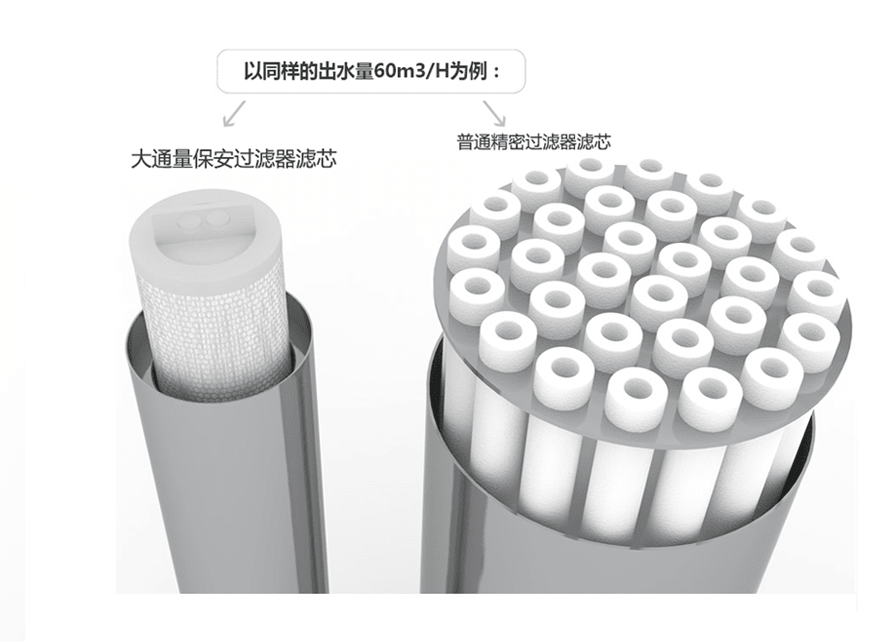

更換濾芯耗材成本分析（以出水量60m3/H為例）
| 普通40寸熔噴濾芯 | 價格 | 25元/支 | 合計：750元 | 普睿澤DSF系列大通量過濾器，只需放置一支60”大通量濾芯即可達到所需流量，設備體積只有普通PP熔噴濾芯過濾器的一半，濾芯安裝更加快速便捷，安裝一支濾芯需要的時間為約3分鐘，節約成本。 |
| 數量 | 30支 | |||
| 更換周期 | 約3個月 | |||
| 普睿澤60寸大通量濾芯 | 價格 | 580元 | 合計：290元 | 普通PP熔噴濾芯過濾器需要放置30支PP熔噴濾芯才能達到所需流量，設備體積龐大，投資費用高，更換30支濾芯時間為3個小時，成本高。 |
| 數量 | 1支 | |||
| 更換周期 | 約3*2=6個月 |
| 普睿澤DSF系列大流量保安（精密）過濾器選型表 | |||||||
| 產品示意圖 | 型號 | 參考流量T/H | 連接口徑 | 筒體規格 | 濾芯規格/數量 | 設計壓力 | 法蘭裝置 |
 |
PRZ-DSF140 | 30 | DN80 | Φ200*1360*3mm | 內壓40″/1支 | 1.0mpa | 快開吊環螺栓 |
| PRZ-DSF240 | 60 | DN100 | Φ400*1500*3mm | 內壓40″/2支 | 1.0mpa | 快開吊環螺栓 | |
| PRZ-DSF440 | 90 | DN125 | Φ500*1600*4mm | 內壓40″/3支 | 1.0mpa | 快開吊環螺栓 | |
| PRZ-DSF540 | 120 | DN150 | Φ500*1600*4mm | 內壓40″/4支 | 1.0mpa | 快開吊環螺栓 | |
| PRZ-DSF740 | 150 | DN200 | Φ600*2100*4mm | 內壓40″/5支 | 1.0mpa | 快開吊環螺栓 | |
| PRZ-DSF1040 | 210 | DN200 | Φ700*2200*4mm | 內壓40″/7支 | 1.0mpa | 快開吊環螺栓 | |
| PRZ-DSF1340 | 300 | DN250 | Φ900*2800*5mm | 內壓40″/10支 | 1.0mpa | 快開吊環螺栓 | |
| PRZ-DSF1640 | 400 | DN250 | Φ1000*2900*5mm | 內壓40″/13支 | 1.0mpa | 快開吊環螺栓 | |
| PRZ-DSF140 | 500 | DN300 | Φ1200*3100*6mm | 內壓40″16支 | 1.0mpa | 快開吊環螺栓 | |
普睿澤SF系普通量保安（精密）過濾器
概述
普睿澤系列保安過濾器（精密過濾器）是一種工業上應用非常廣泛的過濾器材。過濾器是由不銹鋼外殼和濾芯兩部分構成，液體 由外而內穿過濾芯，集流后從中央流出，液體中的雜質顆粒被截留在濾芯的外表，從而達到了過濾凈化的目的。
材質結構及應用范圍
圓柱形殼體，304、316L不銹鋼；配以單支或多支濾芯。普睿澤系列保安過濾器常設置在壓力過濾器之后，用于去除液體中細小微進水的要求。有時也設置在全套水處理系統未端，來防止細小微粒進入成品水。
性能特點
- （1）過濾精度高，濾芯孔徑均勻；后續工序?qū)?
- （2）過濾阻力小，通量大、截污能力強，使用壽命長；
- （3）濾芯材料潔凈度高，對過濾介質無污染；
- （4）耐酸、堿等化學溶劑；
- （5）強度大，耐高溫，濾芯不易變形；
- （6）價格低廉，運行費用低，易于清洗，濾芯可更換。
設備基本參數
- 品牌：普睿澤
- 設計壓力：≤0.6mpa（大于該數值需要說明）
- 工作溫度：5℃－40℃（特殊溫度可定做）
- 單臺流量：0.1m3/h－300 m3/h
- 筒體材質：304、316L
- 濾芯接口：平壓式、插入式
- 過濾精度：0.1μm－100μm
- 濾芯數量：3芯－180芯
- 濾芯長度：10'－40'
- 濾芯材質：PP熔噴
- 進出水接口：根據要求定制
- 其他配件：壓力表、三通、排氣閥
| 普睿澤SF系列普通保安（精密）過濾器選型表 | |||||
示意圖 |
型號 |
流量 |
罐體尺寸 |
板厚 |
進出接口 |
|
PRZ-SF-F320 |
3m3/h |
Φ180×750（3芯×20寸） |
1.5 |
DN25內絲 |
PRZ-SF-F520 |
5m3/h |
Φ200×750（5芯×20寸） |
1.5 |
DN32法蘭 |
|
PRZ-SF-F530 |
7.5m3/h |
Φ200×1005（5芯×30寸） |
1.5 |
DN32法蘭 |
|
PRZ-SF-F540 |
10m3/h |
Φ200×1260（5芯×40寸） |
1.5 |
DN40法蘭 |
|
PRZ-SF-F720 |
7m3/h |
Φ250×792（7芯×20寸） |
1.5 |
DN40法蘭 |
|
PRZ-SF-F730 |
10.5m3/h |
Φ250×1046（7芯×30寸） |
1.5 |
DN50法蘭 |
|
PRZ-SF-F740 |
14m3/h |
Φ250×1300（7芯×40寸） |
1.5 |
DN50法蘭 |
|
PRZ-SF-F1220 |
12m3/h |
Φ300×850（12芯×20寸） |
2.0 |
DN50法蘭 |
|
PRZ-SF-F1230 |
18m3/h |
Φ300×1100（12芯×30寸） |
2.0 |
DN50法蘭 |
|
PRZ-SF-F1240 |
24m3/h |
Φ300×1360（12芯×40寸） |
2.0 |
DN50法蘭 |
|
PRZ-SF-F1530 |
22.5m3/h |
Φ350×1100（15芯×30寸） |
2.0 |
DN50法蘭 |
|
PRZ-SF-F1540 |
30m3/h |
Φ350×1365（15芯×40寸） |
2.0 |
DN65法蘭 |
|
PRZ-SF-F2040 |
40m3/h |
Φ400×1375（20芯×40寸） |
2.0 |
DN65法蘭 |
|
PRZ-SF-F2540 |
50m3/h |
Φ450×1385（25芯×40寸） |
2.5 |
DN80法蘭 |
|
PRZ-SF-F3040 |
60m3/h |
Φ500×1400（30芯×40寸） |
2.5 |
DN80法蘭 |
|
PRZ-SF-F3640 |
72m3/h |
Φ550×1400（36芯×40寸） |
3.0 |
DN100法蘭 |
|
PRZ-SF-F4240 |
84m3/h |
Φ600×1745（42芯×40寸） |
3.0 |
DN100法蘭 |
|
PRZ-SF-F5140 |
102m3/h |
Φ650×1765（51芯×40寸） |
3.0 |
DN125法蘭 |
|
PRZ-SF-F6040 |
120m3/h |
Φ700×1785（60芯×40寸） |
3.0 |
DN125法蘭 |
|
PRZ-SF-F7240 |
144m3/h |
Φ750×1805（72芯×40寸） |
3.0 |
DN125法蘭 |
|
PRZ-SF-F8040 |
160m3/h |
Φ800×1825（80芯×40寸） |
3.0 |
DN125法蘭 |
|
PRZ-JMF10240 |
204m3/h |
Φ900×2000（102芯×40寸） |
4.0 |
DN150法蘭 |
|
PRZ-SF-F12340 |
246m3/h |
Φ1000×2100（123芯×40寸） |
4.0 |
DN200法蘭 |
|
